自组无线网状网

BRIDGE / WIRELESS BACKBONE RING NETWORK

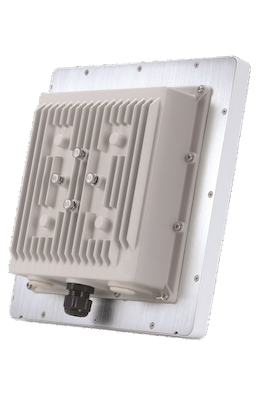

X20 MeshRanger系列具有以下突出特点:
●X20是电信级双5GHz室外无线回传设备,专为室外高性能回传部署设计。特殊优化的内置高增益5GHz平板天线能适应室外可视和非可视的部署,这也有利于长距离多点回传连接。
●X20可以使移动运营商或带宽服务提供商部署一个可靠的端到端无线基础架构,但不需要复杂且高消耗的传统无线收发机。这种模式在当实际布线不可行,不实用或是难以负担时提供一种无线线缆供选择

规格

●工作模式无线 Mesh网桥/ AP
●射频数目2 x 5GHz;AP模式支持802.11/a/n/ac
●空间流数目2x2: 2 MIMO, 20/40/80 MHz 频宽
●工作频率 (根据国家)5.150 – 5.350 GHz, 5.470 –5.850 GHz

●传输功率 (根据国家)

射频 5GHz

28 dBm (最大值); 25 dBm (单链路)

●接收灵敏度
802.11a
-93 dBm (6 Mbps); -77 dBm (54 Mbps))
802.11a/n
-91 dBm (HT20); -88 dBm (HT40)
802.11ac
-91 dBm (VHT20); -88 dBm (VHT40); -85 dBm (VHT80)


频段
   5.15-5.85GHz
5.15-5.85GHz
增益   19 dBi 可选2.4/5 GHz
5/7 dBi全向
天线用于2.4 GHz
接入;5GHz 19/23dBi
平板天线用于回传
极化   垂直和水平
水平波瓣   17°
垂直波瓣   17°
电压驻波比   1.8 (最大值)
隔离度   35 dB (最小值)

●调制解调技术   OFDM: BPSK, QPSK, 16QAM, 64QAM, 256QAM

  DSSS: DBPSK, DQPSK, CCK
●支持的SSID数48 (最大值; 16 基于每个射频)

安全

●认证 – Open system, Shared key, WPA/ WPA-PSK, WPA2/ WPA2-PSK, 802.1x (EAP-PEAP/ TLS/ TTLS/ SIM/ AKA), MAC address
●I加密方式 – WEP, TKIP, AES
●MeshInfinity 技术 – 专为远距离多跳无线Mesh回传设计
●SmartMoment – 内置Web接口可以控制和管理P2设备
●MeshProvision Server (可选) – 基于Web的集中服务和网络管理软件

无线特征

●自动信道选择
●同时支持双频
●用户可调节传输功率
●STP
●RSTP*
●WMM

●配备P2的专利无限Mesh技术,X20能够支持的无限节点并且可能是世界上真正的端到端速率高达867Mbps到1.7Gbps的Mesh回传。无限Mesh技术在解决多跳带宽衰退上打破了传统有限跳数的无线Mesh网络。
●P2专有的自修复算法可以替代数据过载和容错冗余的路由选路,为关键应用加固网络可靠性。因此如果发生连接失败AP可以自动切换到其他健康的Mesh连接。

网络特性

● 基于每个VAP 的带宽控制
●DHCP 客户端/服务器
●NAT
●PPPoE 客户端
●VLAN
●Mesh (L2) and AP Mode

安全特性

●独立的客户端和AP模式
●MAC-based 接入控制 (黑白名单)
●RADIUS 审计支持
●SSID 抑制

管理特性

●远程固件升级
●SNMP v1/v2c/v3
●Web 用户接口
●Wi-Fi 客户端连接情况

物理规格

●尺寸270 × 270 × 80 mm
●重量1.86 kg (净重不含安装件); 2.66 kg (净重含安装件)
●安装报杆 (?40 to ?52 mm) 和墙体安装
●网络接口1 x GE & PoE 进口; 1 x GE & PoE 出口 (802.3af)

电源

●供电专利 PoE 适配器 (60 W)
●功耗   29 W (典型值); 38 W (最大值); 55 W (最大值, 包括 PoE 输出

环境规格

●工作环境温度 -40 to 65 °C
●湿度 5% to 95% Non-condensing
●气压 86 to 106 kPa
●风载144 km/h (Max.)
●防尘和防水等级 IP67

认证

●FCC, CE compliant, RoHS-6 compliant
